ATS1340 - Türanschaltmodul Vergrößern

ATS1340 - Türanschaltmodul

EMA Erweiterungen

ATS1340

ATS1340

UTC Fire & Security EMEA

Neuer Artikel

Türanschaltmodul

Auf Lager

162,14 €

 145,93 €alle Angaben inkl. MwSt.ggf. zzgl. Versandkosten

Individuelle Projektanfrage jederzeit möglich!

Mehr Infos: ATS1340 - Türanschaltmodul

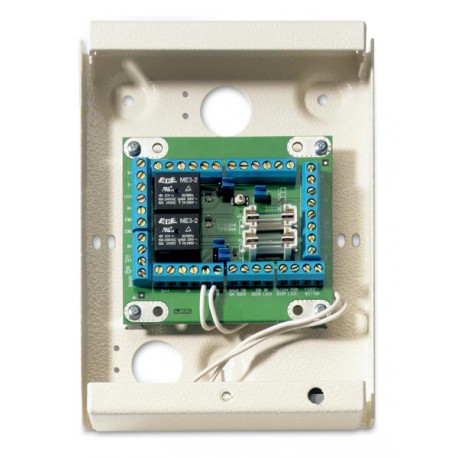

ATS1340 Türanschaltmodul

Das ATS1340 Modul ist als universelles Türanschaltmodul konzipiert.

Das Modul verfügt über die Anschaltemöglichkeit für einen ankommenden und abgehenden Datenbus und der Spannungsversorgung, um eine geeignete Stichverbindung für einen Advisor MASTER Busleser zu ermöglichen.

Die vorhandenen Onbaord-Relais können für die Anschaltung eines Türöffners und Vorwarnsummer genutzt werden. Bei Anschaltung von Türöffnern mit hoher Stromaufnahme muss ein externes 12V oder 24V Netzteil angeschaltet werden.

wei interne Dual-Meldegruppen Widerstände sind für die Anschaltung der Öffnungs-und Rückmeldekontakt der Tür bereits vorgesehen. Die Verkabelung aller Türkomponenten kann somit einfach an die nächsten Meldegruppeneingänge einer AME oder der Zentrale erfolgen.

Die Advisor MASTER Busleser können vollständig einschließlich eines Türfreigabetasters an das Türanschaltmodul angeschlossen werden. Weitere Informationen können der Installatiosanleitung entnommen werden.

Technische Daten:


Versorgungsspannung LAN-Bus:
  10,5 - 13,8 VDC (12 VDC nominal)

Versorgungsspannung extern Netzteil:
  12/24VDC

Stromaufnahme:
  0mA - Standby, 100mA. Max.

Ausgangsbelastung Summer/Türöffner:


Summer:
  100mA

Türöffner Ausgangsstrom bei 12/24VDC:
  500mA

Abmessungen (H x B x T):
  165 mm x 125 mm x 35 mm

Betriebstemperatur:
  0 °C to + 50 °C

Spezifizierter Kabeltyp:
  FTP oder STP CAT5


Technische Daten

SerieNX-Serie
SerieATS Advanced
SerieATS Master
