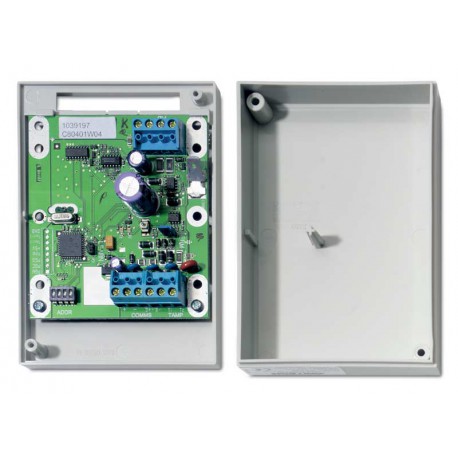

ATS1290N - RS485 zu IADS Bus-Schnittstelle für 16-32 IADS Busteilnehmer

ATS1290 IADS-Busschnittstelle

Die abgesetzte ATS1290 Busschnittstelle dient zur Anschaltung von GE IADS-Buskomponenten an den RS485 LAN-Bus der ATS2004, 3004 und 4004/4504 Zentralen. Mittels der Point-ID-Schnittstelle können ATS-Zentralen mit IADS-Buskomponenten erweitert werden. Je ATS1290-Schnittstelle können 16 oder 32 IADS-Buskomponenten sternförmig an den Bus angeschaltet werden. Die Programmierung der Buskomponenten erfolgt über das Bedienteil der Zentrale oder der TITAN-Software.

Technische Daten:

Versorgungsspannung (CON1):

  10.5 - 13.8 Vdc

Stomaufnahme (bei 13.8 Vdc ± 5%):

  53mA (kein Bus-Gerät angeschlossen)

Ausgangsspannung (CON2):

  9.9 - 13.2VDC

Max Ausgangsstrom:

  154mA (at 13.2Vdc ± 5%)

Max Anzahl von Buskomponenten:

  16 / 32

Abmessungen Platine:

  80 mm x 90 mm

Gehäuseabmessungen (BxHxT):

  124 x 787 x 34 mm

Gewicht:

  160 gr.

Betriebstemperatur:

  10°C to +50°C

Relative Luftfeuchtigkeit:

  95 %

VdS-Anerkennung:

  G108002
