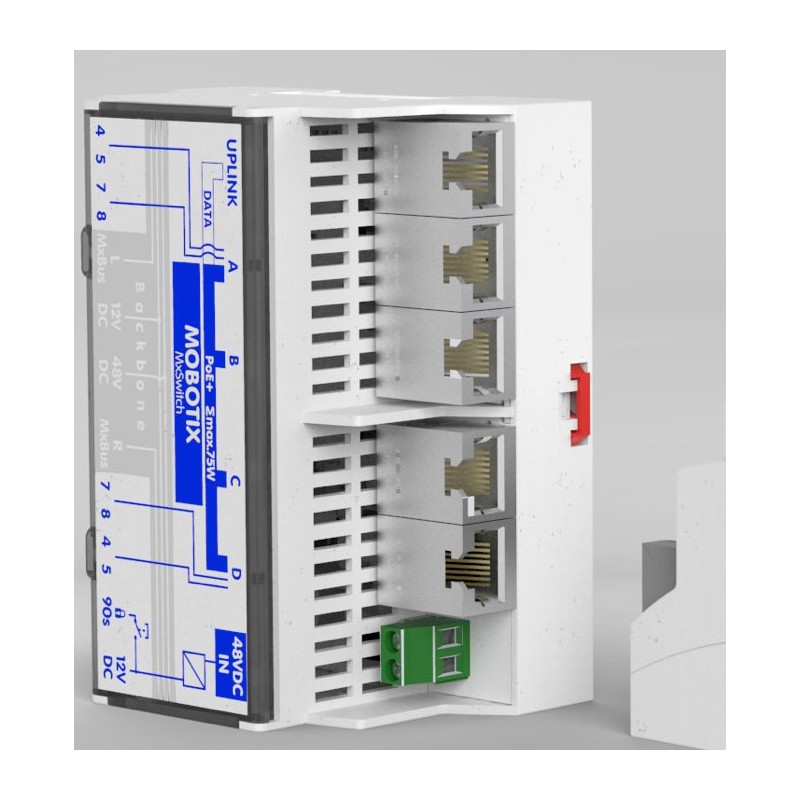

MxSwitch für Hutschiene

MOBOTIX Zubehör

MX-SWITCH1

MX-SWITCH1

MOBOTIX

4047438028882

Neuer Artikel

Versorgen Sie bis zu vier PoE-Geräte oder Türstationen auf einfache Weise über den MxSwitch.

Auf Lager

296,31 €

 281,49 €alle Angaben inkl. MwSt.ggf. zzgl. Versandkosten

Individuelle Projektanfrage jederzeit möglich!

Mehr Infos: MxSwitch für Hutschiene

Der MxSwitch ist ein praktisches Hutschienenmodul, mit dem MOBOTIX Ihnen den Anschluss von bis zu vier Türsprechstellen, Überwachungskameras oder anderen PoE Geräten zum Kinderspiel macht. Sowohl der Anschluss als auch die Stromversorgung erfolgen dabei einfach und zentral über den Switch. Dieser bietet insgesamt eine Leistung von bis zu 75 Watt und ist mit einem Uplink-Port ohne PoE ausgestattet.

MOBOTIX Türstation ganz einfach versorgen

Eine Anwendung, für die der MxSwitch wie gemacht ist, ist der Anschluss einer vollständigen MOBOTIX-Türstation. Dabei ermöglicht die MxSplit Technologie es, die acht Adern der Ethernet-Leitung einer Tür-Gegensprechstelle individuell zu nutzen.

Sie könnten beispielsweise vier Adern bzw. zwei Adernpaare als Anschlussleitung für ein Diebstahlschutz-Modul verwenden, das sich im Rahmen der Außenstation befindet. Ebenso können Sie die Anschlussleitung auch für einen MxBus nutzen. Über diesen schließen Sie dann ganz einfach Geräte wie MX-DoorMaster oder MX-GPS-Box an.


Beispielanwendung mit zwei Türstationen, einer M15 und einem MxDisplay+



MxSwitch Schema

  • Alle verwendeten Geräte werden über die Ports A bis D mit Strom versorgt (PoE).
  • über Ports A und D sind die Türstationen in das System eingebunden
  • B1 (Brücke 1) stellt eine Verbindung des Tasters für Diebstahlschutz mit Adernpaar 7/8 der Ports A und her (Diebstahlschutz der Türstationsrahmen)
  • B2 koppelt das Adernpaar 4/5 der Ports A und D an 12 V DC
  • Adernpaar 4/5 im Netzwerk-Verlegekabel ist mit BellRFID / KeypadRFID verbunden
  • Schaltausgang von Bell- oder KeypadRFID ist mit Türöffner der zugehörigen Tür verbunden
  • Aufbau benötigt ein separat zu erwerbendes, externes 48V DC Netzteil (Ausgangsstrom min. 2A)

Technische Daten

GerätetypKabel
