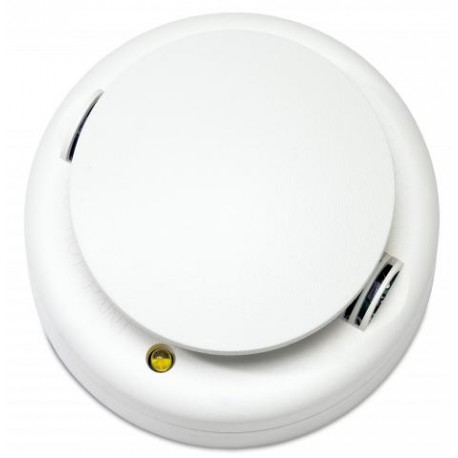

Mehr Infos: Multisensor - Optischer- und Wärmemelder
Multisensor
Optischer Rauchmelder mit Selbstdiagnosefunktion, Thermoelement und LED-Ausgang. Der Thermoteil steuert die Empfindlichkeit des optischen Teils. Um die optimale Empfindlichkeit des Melders zu gewährleisten, gleicht die Kompensation vorhandene Verschmutzungen äglich der Empfindlichkeit an, wobei die vorgegebene Alarmschwelle nicht überschritten wird.
Abfrage der Empfindlichkeit vor Ort mittels Magnet. Rauchkammer vor Ort auswechselbar. Separate Anzeige für Alarm oder Störung. VdS Anerkennung: G 203074
Verfügbare Varianten:
| Standard | DP721T |
| mit Relais | DP721RT |
| mit Relais und Autoreset | DP721RTA |
DP721T
Einzelheiten
- Mehrkriterienmelder mit optischer- und Wärmeauswertung
- Automatische Selbstdiagnose: Dynamischer und kompletter Melder- und Empfindlichkeitstest
- Manuelle Selbstdiagnose mit visueller Empfindlichkeitsanzeige
- Vor Ort Test ohne zusätzliche Messinstrumente
- Vor Ort austauschbare optische Rauchkammer
- Hohe Immunität gegen Falschalarme
- Automatische Nachführung der Empfindlichkeit - Kompensierung der Melderwerte
- Separate LED für Alarm und Störung
- 12 - 24VDC Spannungsversorgung
- Ausgang für Parallelanzeige
- EN54 und VdS anerkannt
Technische Spezifikationen
|
| Statusanzeige | White LED (red in alarm), Yellow LED (test & fault) |
| Benutzeroberfläche | LEDs |
| Kompatibilität | Aritech conventional zones |
| Spannung zurücksetzen | <2.5 V max |
| Rückstellzeit | 1 s |
| Alarmstufen | 1 |
| Konnektivität | Aritech conventional base |
|
| Netzteil | MG-Spannungsversorgung |
| Betriebsspannung | 8.5 to 33 VDC |
| Aktueller Verbrauch | 100 µA (quiescent at 24 VDC)
<60 mA (in alarm at 24 VDC) |
|
| Detektionsprinzip | Optical light scatter and heat |
| Empfindlichkeit | 10%/m (+1.6%, -3.3%) |
| Bereichslänge | Cable dependent |
| Steigerungsrate | 8°C/min above 40°C, Class A2 |
|
| Ausgabemenge | 1 |
| Ausgabetyp und -Klasse | Remote indicator |
| Programmierbar | No |
| Remote Alarmausgang | 30 mA |
|
| Abmessungen | 100 x 50 mm (Ø x H) |
| Nettogewicht | 109 g |
| Farbe | Wolkenweiß (RAL 9001) |
| Montage | Deckenmontage |
| Material (Körper) | Plastik |
|
| Vandalismussicher | Nein |
| Betriebstemperatur | -10 to +60°C |
| Lagertemperatur | −10 to +70ºC |
| Umgebungstemperatur | +25°C |
| Relative Luftfeuchtigkeit | 0 to 95% noncondensing |
| Umgebung | Indoor |
| IP Klassifizierung | IP43 |
|
| Kompatibilität | CE, REACH, RoHS 3, WEEE |
| Zertifizierung | CPR |
| Standards | EN54-7 |
| Kategorie | Referenz | Beschreibung |
|---|
| Brandmeldetechnikmelder | DB702 | Sockel für Rauch- und Wärmemelder der Serie 700, 4 Ader Anschluß |
| Brandmeldetechnikmelder | DB702U | Sockel für Rauch-Wärmemelder der Serie 700, 4 Ader Anschluß |
| Signalgeber | AI672 | Parallelanzeige mit 2 LEDs |
| Signalgeber | AI673 | Parallelanzeige optisch/akustisch 4 mA |
DP721RT
Einzelheiten
- Mehrkriterienmelder mit optischer- und Wärmeauswertung
- Automatische Selbstdiagnose: Dynamischer und kompletter Melder- und Empfindlichkeitstest
- Manuelle Selbstdiagnose mit visueller Empfindlichkeitsanzeige
- Vor Ort Test ohne zusätzliche Messinstrumente
- Vor Ort austauschbare optische Rauchkammer
- Hohe Immunität gegen Falschalarme
- Automatische Nachführung der Empfindlichkeit - Kompensierung der Melderwerte
- Separate LED für Alarm und Störung
- 12 - 24VDC Spannungsversorgung
- 4 Ader Anschluss mit Relaisausgang, 2-Draht- für BMA und 4-Draht-Technik mit Relais für EMA
- EN54 und VdS anerkannt
Technische Spezifikationen
|
| Statusanzeige | Weiße LED (rot bei Alarm), gelbe LED (Test & Fehler) |
| Benutzeroberfläche | LEDs |
| Kompatibilität | Aritech 700er Serie |
| Spannung zurücksetzen | <2.5 V max |
| Rückstellzeit | 1 s |
| Alarmstufen | 1 |
| Konnektivität | Aritech konventioneller Sockel |
|
| Netzteil | MG-Spannungsversorgung |
| Betriebsspannung | 8.5 bis 33 VDC |
| Aktueller Verbrauch | 100 µA (Ruhestrom bei 24 VDC)
<60 mA (im Alarmfall bei 24 VDC) |
|
| Detektionsprinzip | Optisches Streulicht und Wärme |
| Überwachung | Alarm threshold, Contamination level |
| Empfindlichkeit | 10%/m (+1.6%, -3.3%) |
| Bereichslänge | Kabelabhängig |
| Alarm-Temperatur | > +40°C |
| Steigerungsrate | 8°C/min über 40°C, Klasse A2 |
|
| Ausgabemenge | 1 |
| Ausgabetyp und -Klasse | Relais (2 A bei 30 VDC, 1 A bei 120 VAC) |
| Programmierbar | Nein |
| Remote Alarmausgang | nicht verfügbar |
|
| Abmessungen | 100 x 50 mm (Ø x H) |
| Nettogewicht | 115 g |
| Farbe | Wolkenweiß (RAL 9001) |
| Montage | Deckenmontage |
| Material (Körper) | Plastik |
|
| Vandalismussicher | Nein |
| Betriebstemperatur | -10 bis +60°C |
| Lagertemperatur | -10 bis +70°C |
| Umgebungstemperatur | +25°C |
| Relative Luftfeuchtigkeit | 0 bis 95% nicht kondensierend |
| Umgebung | Indoor |
| IP Klassifizierung | IP 43 |
|
| Kompatibilität | CE, REACH, RoHS 3, WEEE |
| Zertifizierung | CPR |
| Standards | EN54-7 |
| Kategorie | Referenz | Beschreibung |
|---|
| Brandmeldetechnikmelder | DB702 | Sockel für Rauch- und Wärmemelder der Serie 700, 4 Ader Anschluß |
| Brandmeldetechnikmelder | DB702U | Sockel für Rauch-Wärmemelder der Serie 700, 4 Ader Anschluß |
DP721RTA
Einzelheiten
- Mehrkriterienmelder mit optischer- und Wärmeauswertung
- Automatische Selbstdiagnose: Dynamischer und kompletter Melder- und Empfindlichkeitstest
- Manuelle Selbstdiagnose mit visueller Empfindlichkeitsanzeige
- Vor Ort Test ohne zusätzliche Messinstrumente
- Vor Ort austauschbare optische Rauchkammer
- Hohe Immunität gegen Falschalarme
- Automatische Nachführung der Empfindlichkeit - Kompensierung der Melderwerte
- Separate LED für Alarm und Störung
- 12 - 24VDC Spannungsversorgung mit Autoreset Funktion
- 4 Ader Anschluss mit Relaisausgang
Technische Spezifikationen
|
| Statusanzeige | White LED (red in alarm), Yellow LED (test & fault) |
| Benutzeroberfläche | LEDs |
| Kompatibilität | Aritech conventional zones |
| Spannung zurücksetzen | <2.5 V max |
| Rückstellzeit | 1 s |
| Alarmstufen | 1 |
| Konnektivität | Aritech conventional base |
|
| Netzteil | MG-Spannungsversorgung |
| Betriebsspannung | 8.5 to 33 VDC |
| Aktueller Verbrauch | 100 µA (quiescent)
<60 mA (in alarm) |
|
| Detektionsprinzip | Optical light scatter and heat |
| Überwachung | Alarm threshold, Contamination level |
| Empfindlichkeit | 10%/m (+1.6%, -3.3%) |
| Bereichslänge | Cable dependent |
| Steigerungsrate | 8°C/min above 40°C, Class A2 |
|
| Ausgabemenge | 1 |
| Ausgabetyp und -Klasse | Relay - NO/C/NC (2 A at 30 VDC, 1 A at 120 VAC) |
| Programmierbar | No |
| Remote Alarmausgang | NA |
|
| Abmessungen | 100 x 50 mm (Ø x H) |
| Nettogewicht | 112 g |
| Farbe | Wolkenweiß (RAL 9001) |
| Montage | Deckenmontage |
| Material (Körper) | Plastik |
|
| Vandalismussicher | Nein |
| Betriebstemperatur | -10 to +60°C |
| Lagertemperatur | -10 to +70°C |
| Umgebungstemperatur | +25°C |
| Relative Luftfeuchtigkeit | 0 to 95% noncondensing |
| Umgebung | Indoor |
| IP Klassifizierung | IP43 |
|
| Kompatibilität | CE, REACH, RoHS 3, WEEE |
| Kategorie | Referenz | Beschreibung |
|---|
| Brandmeldetechnikmelder | DB702 | Sockel für Rauch- und Wärmemelder der Serie 700, 4 Ader Anschluß |
| Brandmeldetechnikmelder | DB702U | Sockel für Rauch-Wärmemelder der Serie 700, 4 Ader Anschluß |
