Schnittstellenplatine für Peripheriegeräte

Kategorie: BMA Zubehör

Artikel-Nr.: 2010-2-PIB

Hersteller-Nr.: 2010-2-PIB

Hersteller: UTC Fire & Security EMEA

Zustand: Neuer Artikel

2010-2-PIB

Schnittstellenplatine für Peripheriegeräte für 2X-F1-FB2-46 und 2X-F2-FB2-46

8 Überwachte Eingänge
8 Überwachte ausgänge
4 Relaisausgänge
Ein- und Aus geigenet für:
FSK, EMZ, SST, FAT, FBF und Sonstiges

Mehr Infos

Bestellartikel

Eigene Bewertung verfassen

Mehr Infos: Schnittstellenplatine für Peripheriegeräte

Auf einen Blick

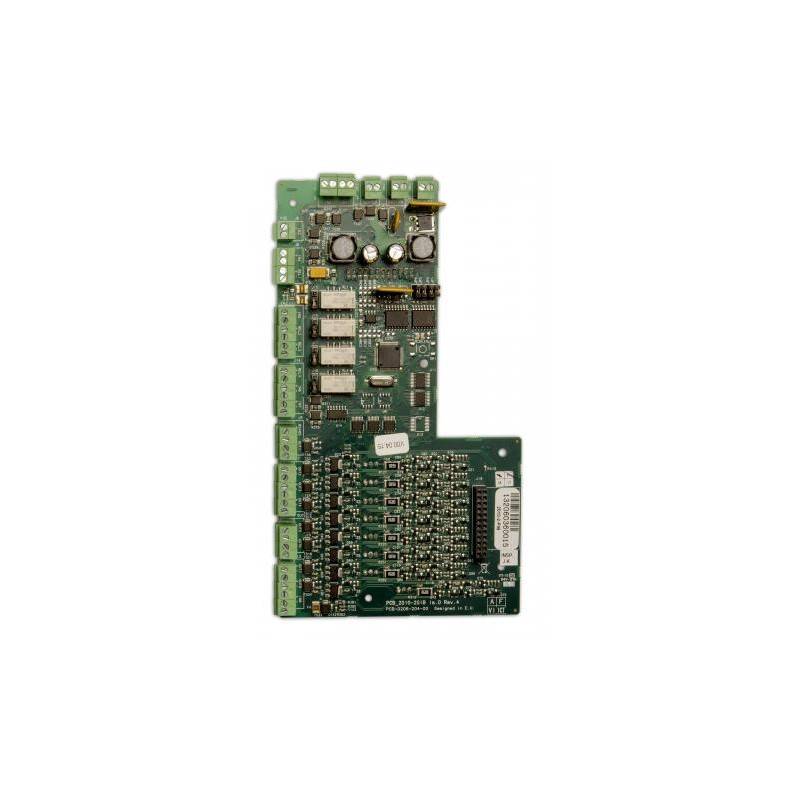

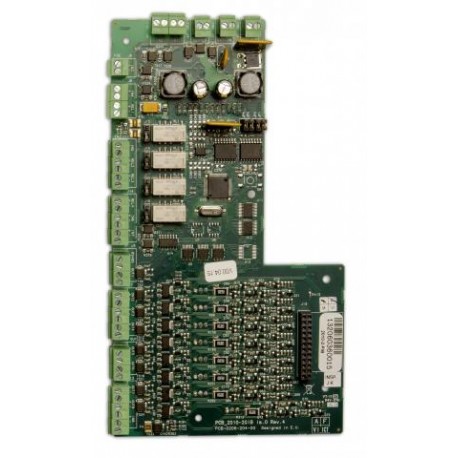

Schnittstellenplatine für Peripheriegeräte (Feuerwehrequipment)

Die Platine erfüllt die für den deutschen Markt geltenden Voraussetzungen für Brandmelderzentralen, die im Modus VdS 2540 operieren, und bietet eine Schnittstelle zum IFAM System 3000-Netzwerk, Meldern der Feuerwehr sowie anderen regionalen Melder- und Störungszentralen und Geräten. Die Platine kann über eine Brandmelderzentrale 2X-Fx-FB2-46 oder eine externe Stromversorgung gespeist werden, wodurch jeder überwachte Ausgang mit 24 V Gleichspannung versorgt wird. Die Ein- und Ausgänge (Relaisausgänge ausgenommen) werden auf Kurzschlüsse und Unterbrechungen hin überwacht.

8 Eingänge (überwacht)
8 Ausgänge (überwacht)
4 Relaisausgänge

für FSK, EMZ, SST, FAT, FBF und Sonstiges

Einzelheiten

8 Überwachte Eingänge
8 Überwachte ausgänge
4 Relaisausgänge

Ein- und Aus geigenet für:
FSK, EMZ, SST, FAT, FBF und Sonstiges

Technische Spezifikationen

Allgemein
Kompatibilität	Release 3 hardware / firmware
Maximale Systemkapazität (Anzahl der Geräte)	1 bis 32, mehr als 160K, bis zu 120K, bis zu 128, bis zu 160K, bis zu 20K, bis zu 256, bis zu 4096, bis zu 512, bis zu 60K, bis zu 64, bis zu 96
Netzwerkgröße (Knoten)	1 bis 32, mehr als 128, bis zu 128, bis zu 64

Elektrische Angaben
Netzteil	VDC
Betriebsspannung	24 VDC
Aktueller Verbrauch	40 mA max.(standby) 4050 mA max. (activated)

Zoniert
Maximale Meldergruppenkapazität	1 bis 64, mehr als 1024, bis zu 1024, bis zu 256

Ausgang
Ausgabetyp und -Klasse	500 mA at 25°C (activated)

Physikalisch
Formfaktor	Groß
Abmessungen	105 x 192 mm (W x H)
Nettogewicht	164 g
Liefergewicht	240 g
Montage	Im Schrank

Umweltbedingungen
Betriebstemperatur	+5 to +40°C
Lagertemperatur	-20 to +50°C
Relative Luftfeuchtigkeit	10 to 95% noncondensing

Regulativ
Kompatibilität	CPD, RoHS, WEEE
Zertifizierung	EN54-13, EN54-2

Input activation (VdS)
Open circuit	>3.9 kOhm
Quiescent	2.2 kOhm to 3.3 kOhm
Activated	60.2 Ohm to 1.7 kOhm
Short circuit	<60.2 Ohm

Input activation (standard)
Open circuit	>20.2 kOhm
Quiescent	15 kOhm
Activated	60.2 Ohm to 8 kOhm
Short circuit	<60.2 Ohm

End-of-line termination
Input (VdS)	2.2 kOhm to 3.3 kOhm resistor (FSD, SST,EMZ)
Input (typical)	EOL 15 kOhm, 1/4 W resistor (FSE, ÜE, FAULT, configurable)
Output (typical)	EOL 15 kOhm, 1/4 W resistor
Output (EN 54-13)	EOL Class B (EN 54-13) device
